一．序言

加拿大GEM公司是专门研发和生产磁力仪的专业公司，已有三十多年历史。其生产的磁力仪被公认为磁力仪的标准系列。该公司研发和生产的磁力仪共有七个系列，每个系列中都有多个品种。GEM磁力仪销往世界各国。自2005年以来，仅一年10个月时间，国内有关单位就购买了近300台标准质子旋进磁力仪和40多台高精度OVERHAUSER磁力仪以及多台三分量磁力仪。

GEM公司生产的磁力仪系列：

●  标准质子磁力仪和梯度仪系列

●  高精度OVERHAUER磁力仪和梯度仪系列

●  dIdD三分量磁力仪系列

●  钾光泵磁力仪系列

●  Overhauser航空磁力仪

●  钾光泵航空磁力仪

●  超高精度磁力仪

二．GSM－19T标准质子旋进磁力仪和梯度仪系列

质子旋进磁力仪长期以来一直是使用普遍、价格便宜的磁力仪，其用途包括矿产资源勘探，环境和工程勘探以及监测磁场变化等。

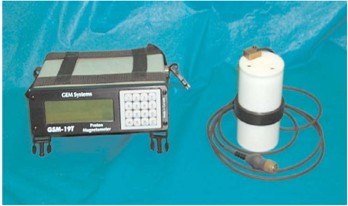

图1　GSM－19T标准质子旋进磁力仪

1.工作原理

质子旋进磁力仪利用富含质子氢的液体产生旋进信号。它使用的液体可以提供非常高的氢密度，并且在操作时没有危险。

让极化直流电流通过绕在富含质子氢液体探头的线圈上，便会产生100高斯（Gauss）的辅助磁通密度。质子被极化至较强的净磁化强度，与较强的磁通密度达到热平衡。

当辅助磁通终止时，被“极化“的质子即发生旋进而重新恢复为正常的磁通密度状态。根据以下公式，质子的旋进频率f0与磁通密度B（单位为特斯拉—Teslas,T）有直接关系：

   对质子旋进的测量必须按序进行，即先有一个初始极化，接着进行频率测量，然后这个循环不断重复。这不同于在氢核被极化的同时进行旋进测量的连续测量法。

2．GSM－19T标准质子旋进磁力仪主要优点

GSM－19T采用了大量新技术，因而不同于其它质子旋进磁力仪，例如：

●  它集成了高精度GPS（可选）。

●  在主机屏幕上实时显示观测磁场图像。

●  通过RS232接口，快速下载观测数据，下载速率高达115千波特。

●  分辨率高达0.01nT,灵敏度达0.1nT。

●  标准内存为4MB，可存储209715个野外读数或600000个基点台读数，根据用户要求，内存量可按4MB增量扩展。

●  具有独一无二的可程序化的基点站观测功能

例如：野外磁力仪与基点站连接自动校正日变；灵活设置观测时间表和采样率系列；当你长时间离开基点台时，该功能就显得特别重要。

●  使用GSM－19T的Walking　Mag采集模式，可保证操作员在野外随走随采集磁场数据，从而获得连续的观测剖面。

●  GSM－19T的另一项创新是，用户可以在办公室内把设计好的观测路线和点位输入给GPS（可选），然后由GPS指挥操作员在野外按设计进行观测。

●  基点台观测和野外流动观测之间具有高精度的时间同步，这对于在磁干扰地区和保证高精度的观测结果是非常重要的。

●  具有观测质量监控功能，在测量过程中如果发观某个观测值质量低劣，操作员将听到警告信号。

3．技术指标和配置

技术指标： ●　灵敏度：<0.1nT ●　分辨率：0.01nT ●　绝对精度：1nT ●　动态范围：10000到120000nT ●  梯度容差：>7000nT/m ●　采样率： 3秒至60 秒可选                   ●  温飘： 0.0025nT/°C（环境温度为0到-40°C）；    0.0018nT/°C（环境温度为0到+55°C）       ●  工作温度：-40℃—+55℃　   ●　存储16M字节 对流动站可存209715个读数 对基点站可存699050个读数 对梯度测量可存174762个读数 对步行磁测可存299593个读数 ●  尺寸及重量： 主机223×69×240mm,重2.1Kg       传感器170mm(长)×75mm(直径)， 重2.2Kg

●  工作模式：　　　　　　　　　　　　　　

流动站：每3秒－60秒自动采样存储一次观测值以及时间和日期

基点站：观测值，时间，日期，每3到60秒读、存数据

遥控：可选择RS232接口进行遥控测量

●  输入与输出：

RS232接口数字输出或应用6针防水插头（选项）作模拟输出

标准配置

GSM－19T主机，GEMLinkw软件，内部可充电电池，充电器，探头和电缆以及探头支杆，RS232电缆，运输箱，中文操作手册。

保修期：两年，终身服务。
